| 品牌：协鸿数控 | 型号：CK6150 | 售后服务：质保五年 |
| 数控机床分类：数控车床 | 主电机功率：7.5kw | 运动方式：点位直线控制 |
| 加工尺寸范围：1000mm | 主轴转速范围：100-1800rpm | 刀具数量：4 |
| 控制方式：半闭环控制 | 控制系统：凯恩帝 | 布局形式：卧式 |
| 动力类型：电动 | 用途：金属切削 | 适用行业：通用 |

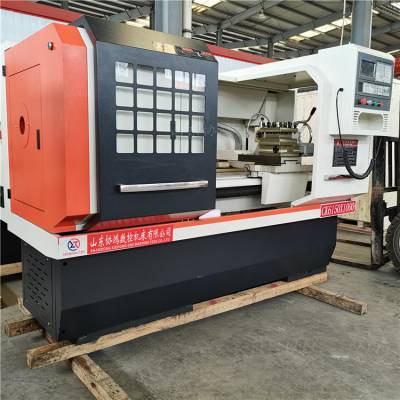

数控车床的主要用途及特点
数控车床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、***等行业对转体类零件进行高效、大批量、高精度的加工。
1.数控车床采用机电一体化设计、外型美观、结构合理、噪音低、定位精度高。用途广泛、操作方便，能够自动完成车削各种零件的内外圆、切槽、端面、锥度及各种公、英制造圆柱、圆锥的螺纹加工。
2.数控系统编程采用***国际代码，键盘手动输入。
3.主轴系统刚性好，变频无级调速。主轴孔径大，可选用附件齐全。适用于各种形状的复杂件、长轴和盘类零件等，另外本机床具备低转速大扭矩的特点，适用于零件的精、精车。
4.床身具有较高的刚度，床身导轨经超音频淬火后精磨，寿命长，精度高，经久耐用。
5.机床纵横向走刀用伺服电机驱动，精密滚珠丝杠传动。
6.机床结构刚度与传动刚度均高于一般车床，功率利用***，适于***高速切削。
7.机床操作灵便集中，宜人性好
参数/型号 | CK6150 | |
加工能力 | 床身上回转直径mm | 400 |
滑板上回转直径mm | 180 | |
加工长度mm | 850 | |
床身宽度mm | 400 | |
行程 | X轴行程mm | 250 |
Z轴行程mm | 1000 | |
主轴 | 主轴转速范围r/min | 150-420，500-1400(高低2档）档内无极 |
主轴端部尺寸 | C6或C8(选配) | |
主轴内孔锥度 | 莫氏6号，公制52 | |
主轴通孔直径mm | 52或82(选配) | |
刀架 | 刀具数量 | 4 |
刀柄尺寸 | 20*20 | |
换刀时间sec | ≤2 | |
进给 | X轴快速进给mm/min | 伺服4000 |
Z轴快速进给mm/min | 伺服6000 | |
每转切削进给量mm/r | 0.005-100 | |
精度 | 最小设定单位mm | 0.001 |
重复定位精度mm | 0.01 | |
表面粗糙度 | Ra1.6 | |
尾架 | 尾座套筒锥度 | MT4或MT5 |
尾座套筒直径mm | 65 | |
尾座套筒行程mm | 150 | |
电机 | 主电机功率 KW | 5.5 |
X轴、Z轴伺服电机N.m | 5/7.5 | |
机床外形尺寸（长*宽*高）mm | 2400*1500*1650约值 | |
净重 | 2000KG | |
名称 | 型号 | 生产厂家 |
数控系统 | 广数980TB3 | 广数 |
KND K1100TC1i | 凯恩帝 | |
FANUC-0i TF | 发那科 | |
SIEMENS 808D | 西门子 | |
主电机 | Y132M-4-B3 | 普通电机+变速箱 |
轴承 | 国产精密轴承 | |
丝杆 | 国产精密丝杆 | |
尾座 | 本厂装配 | |
冷却泵 | 国产 | |
主轴皮带 | 国产 | |
刀架 | LD4B | 四工位电动刀架 |
卡盘 | 200 | 三爪卡盘 |
可选配置：
序号 | 名称 |
1 | 四爪卡盘 |
2 | 卡盘连接座 |
3 | 液压尾座 |
4 | 液压卡盘 |
5 | 回转油缸 |
6 | 液压油箱 |
